產品用途
主要用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓。
產品別稱
高壓測試儀、數字高壓表、高壓測量儀、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表。
輸出電壓
AC：50kV、100KV、150KV...300KV; DC：50kV、100KV、150KV...300KV
技術參數
分壓比：1000:1 精 度 AC：1.0% ； DC：0.5%
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品簡介 Product Introduction

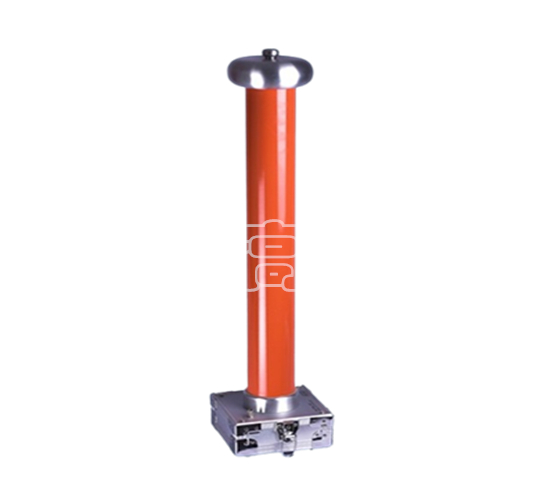

FRC系列交直流數字高壓表作為高電壓測量之理想設備，主要用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓。FRC系列交直流數字高壓表由高壓分壓器和低壓顯示表兩部分組成，兩者采用配套電纜連接使用。
產品別稱：高壓測試儀、數字高壓表、高壓測量儀、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表、高壓分壓器、交直流分壓器、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流兩用高壓測試裝置、阻容式交直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、FRC型交直二用分壓器。
FRC 交直流阻容分壓器特點優勢 Selection Reference
1、精度高：采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了儀器的測量精度和穩定性。信號處理部分，采用高性能OP進行信號放大，運用最新雙積分式 AD采樣技術，四位半液晶顯示，最高分辨力達到0.001kV，是高壓靜電電壓表的更新?lián)Q代產品；
2、抗干擾性能好：采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現尖端放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性度；
3、安全可靠：FRC系列交直流數字高壓表是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠；
4、操作簡單：采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利；
5、攜帶方便：采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便 ；
特殊參數可以定制 Special parameters can be customized
分壓器分壓比 | 1000:1 |
絕緣介質 | 美國杜邦干式介質材料 |
交流測量方式 | 真有效值測量 |
環境條件 | 溫 度：0～40℃ 濕 度：≤85%RH |
規格參數 Specification parameters
型號 | 電壓等級 | 精 度 | 量 程 | 阻 抗（MΩ） | 信號線長度 | 外形尺寸（mm3） | 質 量 |
FRC-50kV | AC：50kV DC：50kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-50kV | 600 | 3m | 180*180*620 | 6 |
FRC-100kV | AC：100kV DC：100kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-100kV | 1200 | 3m | 180*180*900 | 8 |
FRC-150kV | AC：150kV DC：150kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-150kV | 1800 | 4m | 250*250*1100 | 15 |
FRC-200KV | AC：200kV DC：200kV | AC：1.0% DC：0.5% | Low：0-20kV High：0-200kV | 2400 | 4m | 250*250*1330 | 17 |
FRC-300kV
| AC：300kV DC：300kV | AC：1.5% DC：1.0% | Low：0-20kV High：0-300kV | 3600 | 5m | 250*250*1900 | 22 |
使用說明 Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
