YDTW系列成套無局放試驗變壓器

產品組成

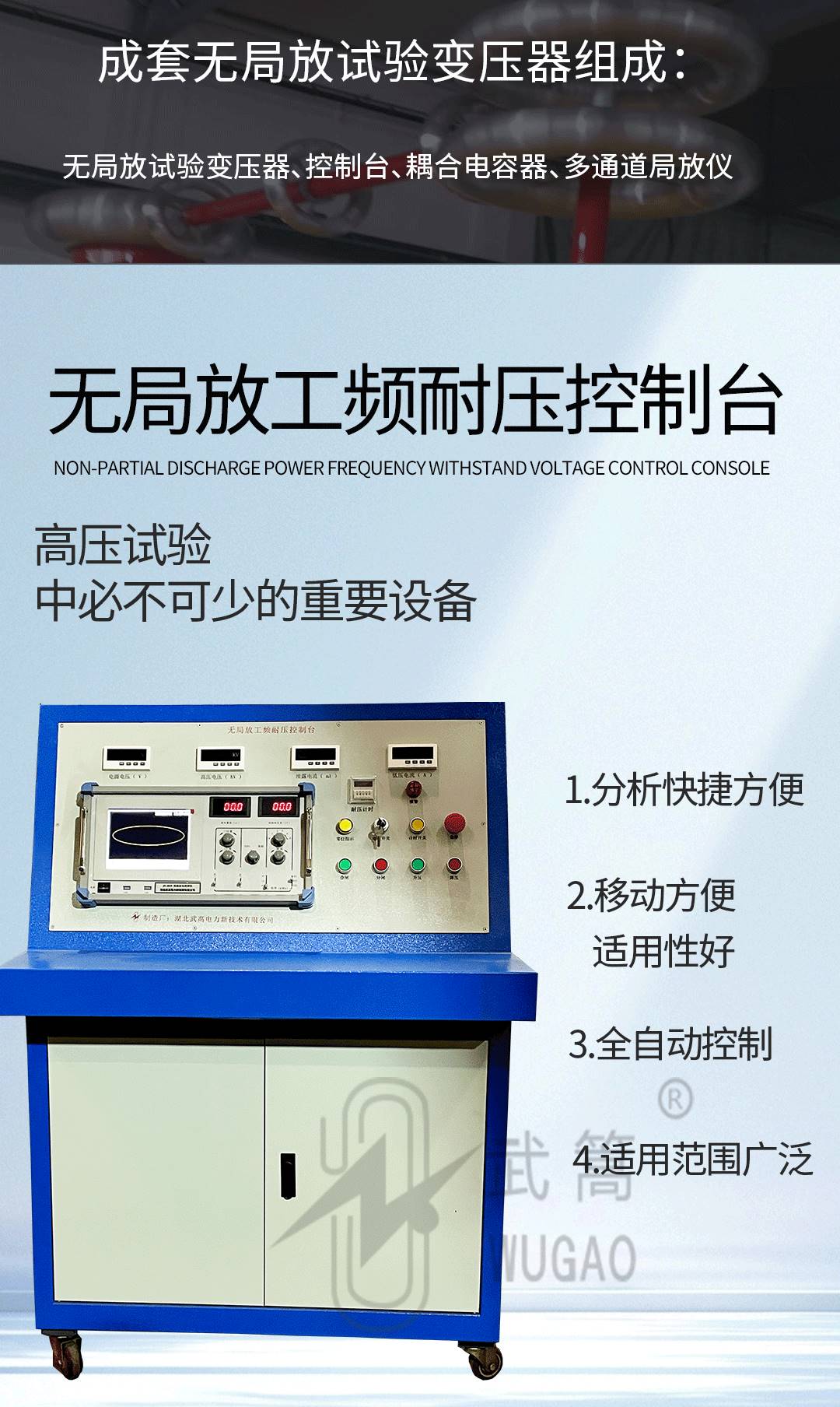

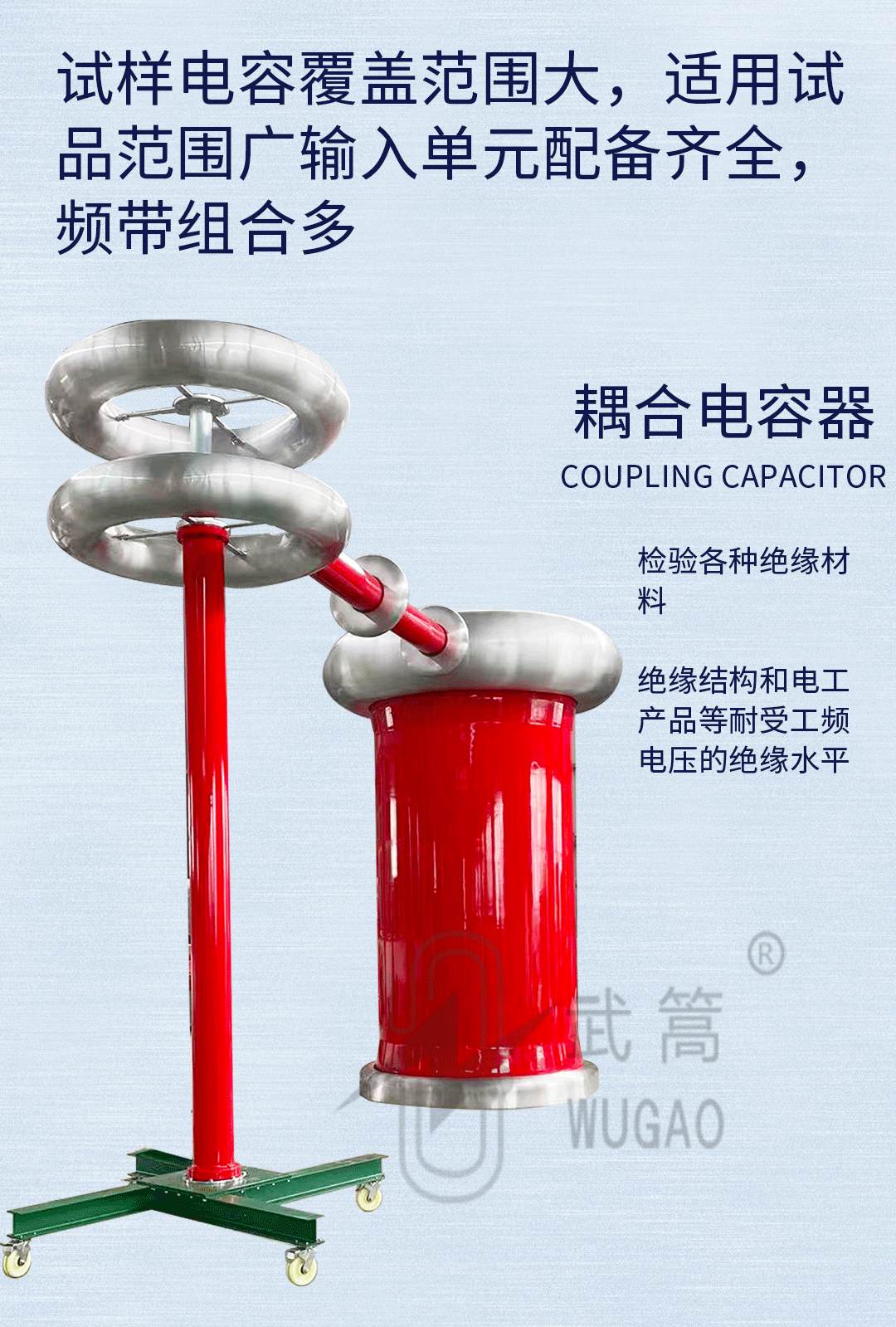

由無局放試驗變壓器、控制臺、耦合電容器、多通道局放儀組成。

高可靠性

適應不同電壓等級,不同容量的電力設備進行工頻電壓試驗。

電壓等級

10KV、50KV、100KV、150KV、200KV、600KV................

系統配置

工頻試驗變壓器分為鐵殼式和絕緣筒式,鐵殼式和絕緣筒式又分別有單級式和串級式。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情
  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    概   述:

    為了適應不同電壓等級,不同容量的電力設備進行工頻電壓試驗,我公司制造各種規格的工頻無局部放電試驗變壓器,用戶根據需求可以自行選擇。

    工頻試驗變壓器分為鐵殼式和絕緣筒式,鐵殼式和絕緣筒式又分別有單級式和串級式。鐵殼式適用于局部放電量要求較低的場合,絕緣筒式適用于局部放電量要求較高的場合,單級式適用于電壓較低容量較大的場合,串級式適用于電壓較高或電壓低、容量小且便于攜帶的場合。



    使用條件:

    1、海拔高度不超過1000米

    2、周圍空氣溫度-5~+40℃,空氣相對濕度不大于85%(+20℃),從一個環境換到另一環境,溫差不得大于15K。

    3、無導電塵埃存在

    4、無火災及爆炸性危險品

    5、不含有腐蝕金屬和絕緣的氣體存在

    6、無劇烈振動和碰撞的場所

    7、地面不平度不超過3度

    8、電源電壓波形為正弦波,波形畸變率小于3%,頻率為50Hz,電源側應不遭受來自外部的大氣過電壓。

    9、設有一個可靠接地點,接地電阻小于0.5Ω




    技術參數:

    1、局部放電量(絕緣筒式)

          A、10~200KV額定電壓(UH),在100%UH下局部放電量≤3~5Pc

          B、250~300KV額定電壓(UH),在100%UH下局部放電量≤5Pc

          C、350~750KV額定電壓(UH),在80%UH下局部放電量≤5Pc,在100%UH≤10Pc

          D、800KV~1500KV額定電壓(UH),在80%UH下局部放電量≤10Pc

    2、串級試驗變壓器,兩節或三節電壓分布不均勻度≤5%

    3、允許運行時間,試驗變壓器在額定電壓額定電流下,從環境溫度開始,可運行30min,在三分之二額定電壓額定電流下,可連續運行

    4、單臺試驗變壓器阻抗為3%~12%,串接阻抗為5%~25%

    5、波形畸變率<3%

    6、其余參數符合JB/T9641-1999<<試驗變壓器>>規定。











    使用說明:

    ☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
    ☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
    ☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
    ☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
