高壓電力試驗設備一站式解決方案供應商

7*24小時專家咨詢電話:027-87409251 / 13871255353

您當前的位置: 首頁 - 產品中心 - 高壓試驗設備

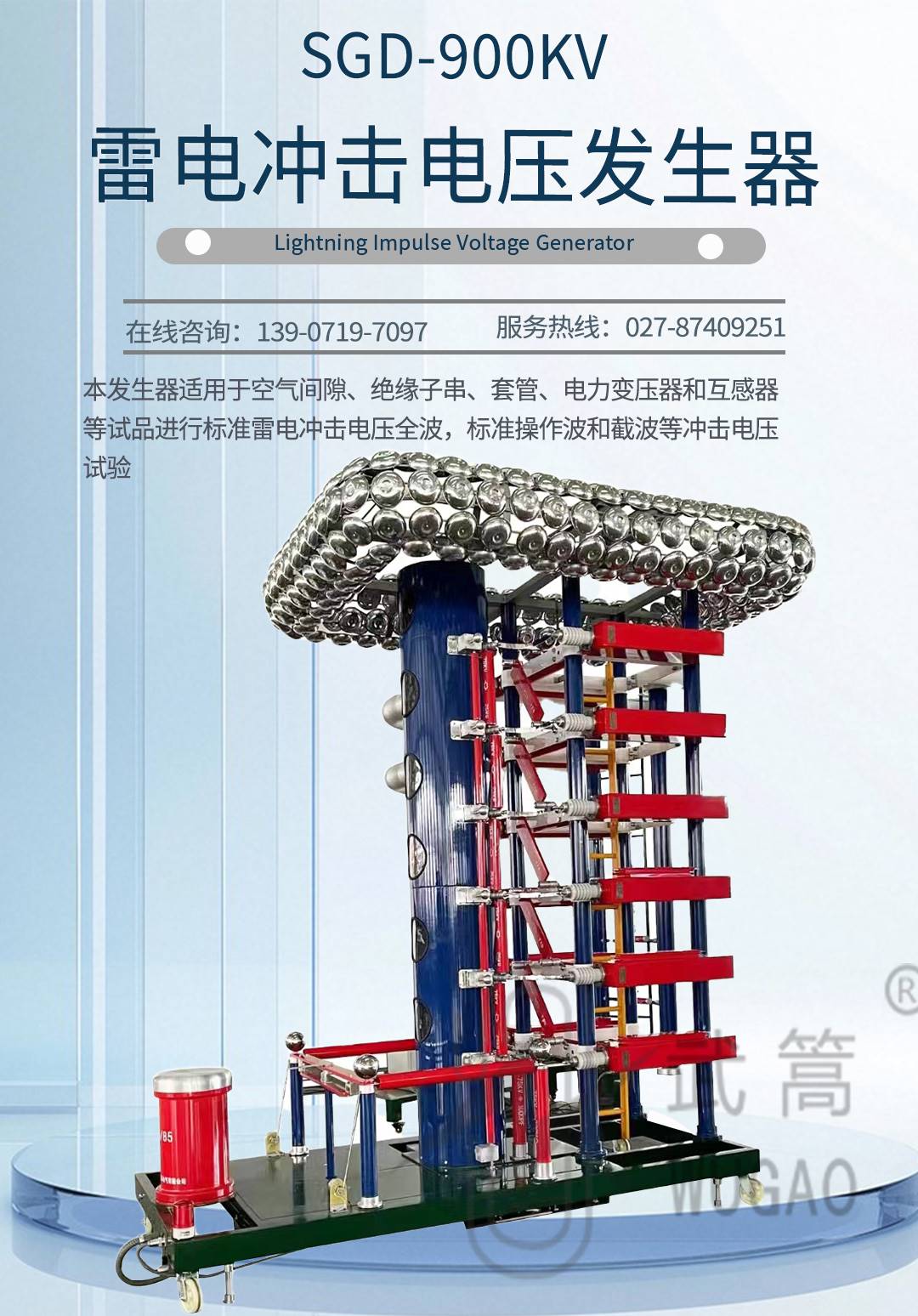

SGD-900KV雷電沖擊電壓發生器

產品用途

進行標準雷電沖擊電壓全波,標準操作波和截波等沖擊電壓試驗。

成套組成

雷電沖擊電壓發生器本體、高壓放電接地棒、雷電沖擊電容分壓器、直流自動充電電源等組成。

遵循技術標準

沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

額定參數值

標稱電壓:±900kV。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情
  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    適用范圍

    本發生器適用于空氣間隙、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波,標準操作波和截波等沖擊電壓試驗。


    一般使用條件

    海拔高度:£1000m

    環境溫度:-5℃~+40℃

    相對濕度:<90%

    最大日溫差:25℃

    使用環境:戶內

    無導電塵埃

    無火災及爆炸危險

    不含有腐蝕金屬和絕緣的氣體存在

    電源電壓的波形為實際正弦波,波形畸變率<5%


    遵循標準

    GB/T 311.1高壓輸變電設備的絕緣與配合

    GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求

    GB/T 16927.2高電壓試驗技術 第二部分 測量系統

    GB/T 16896.1 高電壓沖擊試驗用數字記錄儀

    JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗

    DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據

    ZBF 24001沖擊電壓試驗實施細則


    雷電沖擊電壓試驗設備裝置配置清單


    序號

    供貨范圍

    單位

    數量

    備注

    1

    SGD-900KV沖擊電壓發生器本體

    1


    2

    ZCD±150KV充電裝置

    1


    3

    RZF-900KV弱阻尼電容分壓器

    1


    4

    600kv陡化裝置

    1


    5

    600KV陡波電阻分壓器

    1


    6

    控制及計算機分析系統

    臺

    1

    示波器美國泰克3012

    7

    打印機

    1


    8

    二次控制、測量線

    1






    系統額定技術參數

    1、標稱電壓:±900kV

    2、額定級電壓:±150kV

    3、標稱能量:20.25kJ

    4、沖擊總電容:0.05微法(單臺脈沖電容器0.6微法/75千伏,共12臺).

    5、總級數:6級

    6、標準波形參數:

    (1) 標準雷電沖擊電壓全波,±1.2/50ms電壓利用系數>85%(空載300PF時大于90%);

    (2)陡波:>1000KV/uS<1500KV/uS,

    沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

    7、最低輸出電壓大于10%標稱電壓

    8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。

    未標題-2_01.jpg未標題-2_02.jpg未標題-2_03.jpg未標題-2_04.jpg未標題-2_06.jpg未標題-2_10.jpg

    900kV沖擊技術方案點擊下載.pdf


    使用說明

    ☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;
    ☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;
    ☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;
    ☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;


    1. 為方便您更好的了解下載文件,正文以圖片的形式提供其部分內容預覽,如果需要完整版,請點擊下載鏈接。

    2.推薦使用第三方專業下載工具下載,使用PDF閱讀器閱讀,如需WORD格式文件也可以聯系我們。

    3.如果這個文件總是不能下載請聯系我們或者留言,我們會第一時間為您處理。

    4.如果遇到什么技術問題,您可以撥打我們24小時服務熱線:027-87409251  13871255353

    5.本站提供的說明書如用于商業用途,請告訴我們,謝謝合作!
